Шкаф ST с монтажной панелью 1000х800х400мм от IP65-до IP66 IK10 R5ST1084

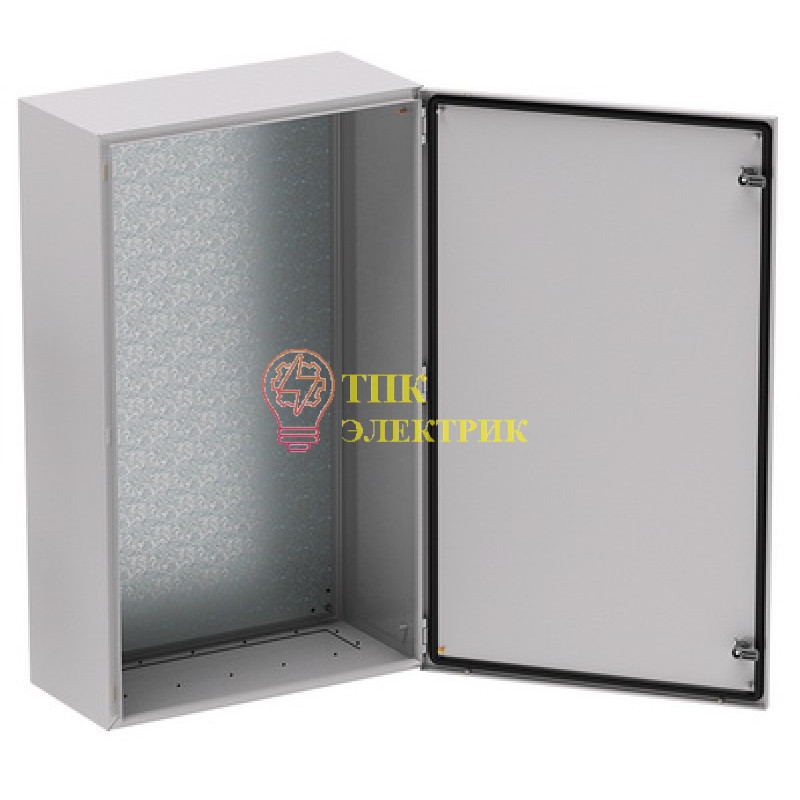

Металлический корпус DKC серии ST R5ST1084 — функциональное решение для размещения электротехнического и электронного оборудования в системах распределения электроэнергии и промышленной автоматизации. Корпус обеспечивает надёжную защиту от внешних воздействий в помещениях и на открытом воздухе. Увеличенная глубина 400 мм позволяет размещать крупногабаритные компоненты в широком корпусе 1000×800 мм.

Основные характеристики

• Габариты (В×Ш×Г): 1000 × 800 × 400 мм
• Материал: Каркас — сталь 1,2 мм, дверь — сталь 1,5 мм, порошковое покрытие RAL 7035 (светло-серый)
• Монтажная плата: Оцинкованная сталь 1,8 мм в комплекте
• Степень защиты: IP65 (полная пылезащита, защита от струй воды)
• Степень ударопрочности: IK10 (защита от вандальных воздействий, энергия удара 20 Дж)
• Климатическое исполнение: УХЛ1 по ГОСТ 15150
• Количество замков: 2 шт. (ключ с двойной бородкой 3 мм)
• Тип кабельного фланца: Тип 3, 2 шт. (в комплекте)

Конструктивные особенности

Корпуса серии ST разработаны с учётом требований современного промышленного монтажа и отличаются высокой надёжностью:

• Реверсивная дверь: По умолчанию установлена с правой стороны, но легко перевешивается на левую.
• Замкнутый контур уплотнителя: Вспененный полиуретан по периметру двери и на кабельном фланце предотвращает попадание влаги и пыли.
• Металлическая личинка замка: Обеспечивает долговечность запорного механизма при интенсивной эксплуатации и перепадах температур.
• Загиб кромки корпуса: Дополнительная защита от попадания влаги внутрь.
• Сварной шов задней стенки: Обеспечивает высокую прочность и устойчивость к вибрационным нагрузкам.
• Быстросъёмные фланцы: Упрощают ввод кабеля.
• Совместимость: Полная совместимость с аксессуарами для корпусов серии CE.

Область применения

• Построение щитов управления и автоматизации технологических процессов
• Размещение контроллеров, частотных преобразователей, релейной защиты
• Коммутация сигнальных и силовых цепей в промышленности
• Объекты энергетики, ЖКХ и инфраструктуры
• Монтаж в помещениях с повышенной влажностью и запылённостью

Таблица типоразмеров металлических корпусов DKC серии ST

Условия эксплуатации и монтажа

Корпус предназначен для настенного монтажа. Для удобства установки на задней панели предусмотрены подготовленные отверстия. Рекомендуется использовать аксессуары DKC: кронштейны для настенного крепления R5A55/R5A56, дождезащитные козырьки.

• Климатическое исполнение: УХЛ1
• Диапазон рабочих температур: от –60 °C до +40 °C
• Материал уплотнителя: полиуретан (литьевой)

Комплект поставки

• Корпус (каркас и дверь) в сборе
• Монтажная плата из оцинкованной стали 1,8 мм
• Замки под ключ с двойной бородкой (2 шт.)
• Быстросъёмные фланцы для ввода кабеля с уплотнителями (2 шт.)
• Монтажные аксессуары

Гарантийные обязательства

Изготовитель гарантирует соответствие корпуса требованиям технической документации. Гарантийный срок устанавливается в соответствии с нормативной документацией производителя. При соблюдении условий эксплуатации, транспортирования и хранения корпус сохраняет свои защитные свойства в течение всего срока службы.
